Durante gran parte del siglo XX, la física del estado sólido consideró un principio casi axiomático derivado de los análisis termodinámicos de Rudolf Peierls y Lev Landáu: un cristal estrictamente bidimensional no podía existir en condiciones de equilibrio térmico. De acuerdo con el teorema de Mermin-Wagner (1966), la ruptura de simetrías continuas en dimensiones espaciales $d \le 2$ implica que las fluctuaciones térmicas de gran longitud de onda a cualquier temperatura finita ($T > 0\text{ K}$) deben desestabilizar el orden de largo alcance en una red planar, forzando a la lámina monoatómica a curvarse, enrollarse o colapsar espontáneamente hacia la tercera dimensión.
Sin embargo, en el otoño de 2004 en los laboratorios de la Universidad de Manchester, dos físicos formados en la exigente tradición científica soviética desafiaron aquel consenso: Andre Geim (admirado por su incombustible curiosidad lúdica, su desdén por la solemnidad dogmática y su capacidad para extraer física fundamental de materiales cotidianos) y su colaborador Konstantin Novoselov (admirado por su virtuosismo experimental, su meticulosidad analítica y su destreza para manipular la materia a escala atómica). Mediante un procedimiento experimental sorprendentemente accesible, lograron aislar por primera vez láminas atómicamente delgadas de carbono estables a temperatura ambiente: el grafeno.
Orígenes formativos: De las estribaciones del Cáucaso y los Urales a Manchester
El camino que desembocó en el aislamiento del grafeno no fue fortuito; se forjó décadas antes en la singular atmósfera académica de la educación politécnica soviética.
Andre Geim —en ruso, Андрей Константинович Гейм (Andréi Konstantínovich Gueim)— nació en octubre de 1958 en la ciudad costera de Sochi, a orillas del Mar Negro. Sus progenitores, Konstantin Alekseyevich Geim y Nina Nikolayevna Bayer, eran ingenieros de ascendencia alemana del Volga (Wolgadeutsche). Tras pasar sus primeros años en Nalchik, capital de la república montañosa de Kabardino-Balkaria al pie del monte Elbrús en el Cáucaso Norte, Geim experimentó de cerca los rigores del entorno formativo provincial soviético. A pesar de las restricciones burocráticas impuestas en Moscú por su origen étnico, su tenacidad le permitió ingresar tras varios intentos en el célebre Instituto de Física y Tecnología de Moscú, conocido popularmente como Fiztej (Московский физико-технический институт, Физтех), ubicado en Dolgoprudny.
Aquel instituto, fundado bajo la influencia de maestros como Piotr Kapitsa y Lev Landáu, exigía a sus estudiantes dominar los problemas desde primeros principios físicos antes de recurrir a formalismos mecánicos. Geim completó su doctorado en 1987 en el prestigioso Instituto de Física del Estado Sólido de la Academia de Ciencias Soviética en Chernogólovka (Черноголовка), un centro experimental consagrado a los metales de alta pureza y la superconductividad. Tras la disolución de la Unión Soviética, Geim continuó su carrera en centros de Nottingham, Bath y la Universidad Radboud de Nimega en los Países Bajos. Allí consolidó una práctica metodológica que definiría su carrera: los «experimentos de viernes por la tarde» (Friday evening experiments), jornadas semanales donde destinaba cerca del $10%$ del tiempo y los recursos del laboratorio a ensayar ideas extravagantes o arriesgadas fuera del marco de las investigaciones formalmente financiadas (práctica que lo llevó, por ejemplo, a demostrar la levitación diamagnética de una rana viva en 1997, haciéndose acreedor del premio Ig Nobel).
Por su parte, Konstantin Novoselov —Константин Сергеевич Новосёлов (Konstantín Serguéyevich Novosiólov)— nació en agosto de 1974 en Nizhni Taguil (Нижний Тагил), un enclave industrial y siderúrgico histórico en las laderas orientales de los montes Urales. Hijo de Sergei Viktorovich Novoselov, ingeniero de la planta de maquinaria y locomotoras Uralvagonzavod (Уралвагонзавод), y de Tatiana Glebovna Novoselova, profesora de idioma inglés, Novoselov mostró desde niño una inclinación precoz hacia las ciencias experimentales, construyendo dispositivos mecánicos y triunfando en las olimpiadas escolares de física y matemáticas de la región de Sverdlovsk.
Al igual que Geim dieciséis años antes, Novoselov ingresó con calificaciones sobresalientes en el Fiztej moscovita, especializándose en microelectrónica cuántica. En 1999, Geim reclutó al joven Novoselov como estudiante doctoral en Nimega, y en 2001 ambos se trasladaron a Inglaterra para incorporarse al Departamento de Física y Astronomía de la Universidad de Manchester.
Konstantin Novoselov (izquierda) y Andre Geim (derecha) en la rueda de prensa del Premio Nobel de Física de 2010 en la Real Academia Sueca de Ciencias en Estocolmo. Fuente: Wikimedia Commons / CC BY-SA 3.0.
El hito experimental: La exfoliación con cinta adhesiva
Durante el año 2004 en Manchester, Geim y Novoselov se propusieron estudiar las propiedades de transporte electrónico en películas sumamente delgadas de grafito. Tradicionalmente, la preparación de muestras de grafito para microscopía de efecto túnel implicaba limpiar la superficie frotándola con una tira de cinta adhesiva común para desprender las capas oxidadas externas y desecharlas en el cesto de residuos.
En una de sus sesiones de viernes por la tarde, observaron con detenimiento los restos carbonosos adheridos a los fragmentos de cinta adhesiva de polipropileno (Scotch tape). En lugar de tirarlos a la basura, idearon una técnica iterativa de exfoliación micromecánica (micromechanical cleavage): replegar y despegar la cinta en repetidas ocasiones sobre los mismos residuos para separar progresivamente las láminas de grafito, unidas entre sí únicamente por débiles fuerzas electrostáticas de dispersión de London (fuerzas de van der Waals).
Posteriormente, transfirieron los residuos exfoliados sobre obleas de silicio recubiertas por una película de dióxido de silicio ($\text{SiO}_2$) de espesor cuidadosamente calibrado ($300\text{ nm}$). Esta elección no fue trivial: a pesar de que una monocapa atómica de carbono absorbe una fracción minúscula de luz incidente, el desfase óptico generado por la interferencia destructiva de película delgada entre la monocapa y el sustrato dieléctrico genera un contraste visual perceptible (del $1{,}5%$ al $2%$) bajo un microscopio óptico convencional de luz blanca reflejada.
Aquella observación, reportada en la revista Science en octubre de 2004 bajo el título «Electric Field Effect in Atomically Thin Carbon Films», demostró que las monocapas de grafeno no solo eran estables y aislables de manera reproducible, sino que mantenían una integridad electrónica excepcional, logro que la Real Academia Sueca de Ciencias recompensó con el Premio Nobel de Física en 2010.
La física cuántica de la red hexagonal
El grafeno está constituido por átomos de carbono organizados en una red bidimensional en panal de abejas (honeycomb lattice). Cristalográficamente, no conforma una red de Bravais simple, sino una red de Bravais triangular con una base de dos átomos idénticos de carbono por celda unitaria, tradicionalmente designados como subred A y subred B.
Red cristalográfica del grafeno: red de Bravais triangular con base de dos átomos (subredes A y B, denotadas en rojo y verde), celda primitiva romboidal sombreada y vectores primitivos $\mathbf{e}_1$ y $\mathbf{e}_2$. Fuente: Wikimedia Commons / Dominio público (CC0).
Cada átomo de carbono posee cuatro electrones de valencia ($2s^2 2p^2$). En el plano de la lámina, el orbital $2s$ se hibrida con los orbitales $2p_x$ y $2p_y$ formando tres enlaces covalentes coplanares $\sigma$ con hibridación $sp^2$, separados por ángulos simétricos de $120^\circ$ y con una distancia de enlace carbono-carbono extremadamente compacta:
$$a_{\text{C-C}} \approx 0{,}142\text{ nm}$$
El cuarto electrón reside en el orbital atómico $2p_z$, orientado ortogonalmente al plano de la red. La superposición lateral de estos orbitales $2p_z$ entre átomos contiguos da origen a bandas electrónicas deslocalizadas $\pi$ (enlazante, llena a temperatura cero) y $\pi^*$ (antienlazante, vacía a temperatura cero), responsables del transporte eléctrico y térmico.
Esta singular configuración atómica dota al grafeno de propiedades físicas extraordinarias:
-
La paradoja termodinámica y las microondulaciones (ripples):
¿Cómo sortea el grafeno la aparente prohibición del teorema de Mermin-Wagner? Las simulaciones atomísticas de dinámica molecular y los experimentos de difracción de electrones revelaron que la lámina planar no es matemáticamente plana en el espacio tridimensional: presenta ondulaciones espontáneas fuera del plano (ripples), con amplitudes de aproximadamente $1\text{ nm}$ y longitudes de correlación espacial de entre $10$ y $25\text{ nm}$. Estas flexiones tridimensionales absorben las excitaciones térmicas sin romper la conectividad topológica ni la periodicidad de la red. -
Fermiones relativistas sin masa y conos de Dirac:
En los vértices de la primera zona de Brillouin hexagonal, en los puntos de alta simetría $K$ y $K’$, las bandas $\pi$ y $\pi^*$ se cruzan exactamente en el nivel de Fermi sin abrir una brecha energética (zero-bandgap semiconductor). En las cercanías de estos puntos, denominados conos de Dirac, la relación de dispersión energía-momento no es cuadrática como en los semiconductores habituales, sino estrictamente lineal:$$E(\mathbf{k}) = \pm \hbar v_F |\mathbf{k}|$$
donde $v_F$ representa la velocidad de Fermi:
$$v_F \approx 10^6\text{ m/s} \approx \frac{c}{300}$$
Como consecuencia directa de esta linealidad, los portadores de carga (electrones y huecos) se desplazan comportándose formalmente como cuasipartículas relativistas de espín $1/2$ sin masa en reposo (massless Dirac fermions). Su dinámica queda gobernada por la ecuación de Dirac bidimensional y no por la ecuación estándar de Schrödinger, exhibiendo fenómenos exóticos de electrodinámica cuántica en estado sólido, tales como el efecto túnel de Klein (transmisión con probabilidad unitaria a través de barreras de potencial electrostático abruptas) y el efecto Hall cuántico anómalo a temperatura ambiente.
-
Límites de resistencia mecánica y transporte térmico:
Las mediciones de nanoindentación con microscopía de fuerza atómica (AFM) sobre membranas circulares suspendidas de grafeno registraron un módulo de elasticidad de Young de $E \approx 1{,}0\text{ TPa}$ y una resistencia a la tracción intrínseca récord de $\sigma_{\text{int}} \approx 130\text{ GPa}$, posicionándolo como la estructura reticular más resistente probada en la historia de la ciencia de materiales. A su vez, su conductividad térmica a temperatura ambiente oscila entre $3.000$ y $5.000\text{ W/(m}\cdot\text{K)}$, superando con creces la del cobre y el diamante. En el espectro óptico, su opacidad viene dictada fundamentalmente por la constante de estructura fina de la electrodinámica cuántica ($\alpha \approx 1/137$): absorbe únicamente una fracción $\pi \alpha \approx 2{,}3%$ de la luz blanca incidente, permitiendo el paso del $97{,}7%$ restante.
La investigación sobre grafeno en Ecuador
El dinamismo mundial provocado por los materiales bidimensionales ha encontrado un eco fértil y tangible en universidades y científicos ecuatorianos, abarcando desde la síntesis ecológica basada en biomasa agrícola local hasta la manipulación atómica en centros internacionales de microscopía:

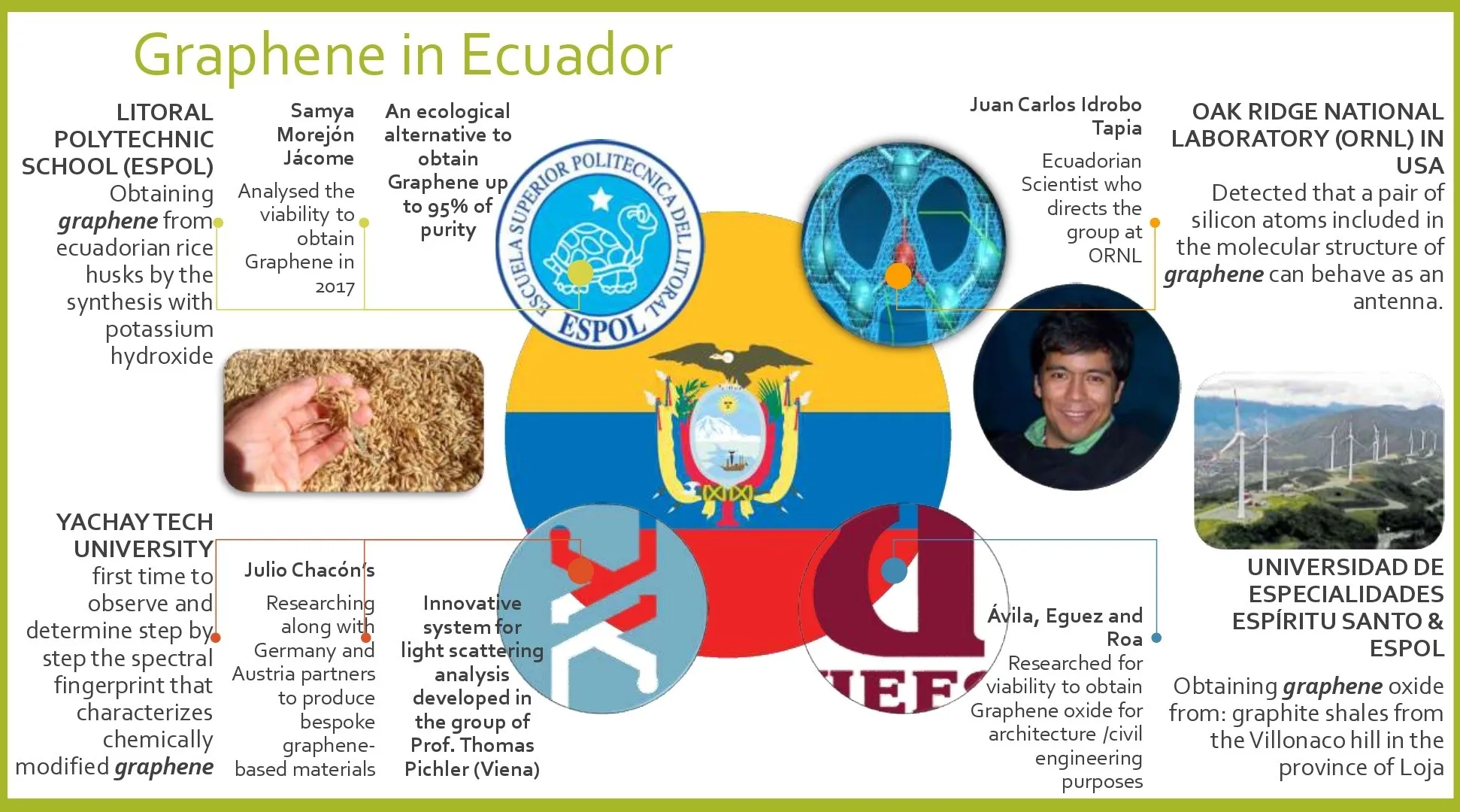

Síntesis panorámica de las cuatro líneas de investigación pioneras en torno al grafeno vinculadas con el Ecuador: síntesis ecológica en ESPOL, nanoantenas atómicas en ORNL, huella espectral en Yachay Tech y precursores minerales en Loja (UEES & ESPOL).
1. Síntesis ecológica a partir de cascarilla de arroz (ESPOL)
En la Escuela Superior Politécnica del Litoral (ESPOL, Guayaquil), investigaciones desarrolladas por la ingeniera Samya Morejón Jácome (2017) evaluaron la viabilidad técnica de obtener grafeno como una alternativa ecológica y de bajo costo a partir de la cascarilla de arroz (Oryza sativa), uno de los subproductos agroindustriales más abundantes de la cuenca del río Guayas. Mediante un proceso de activación química empleando hidróxido de potasio ($\text{KOH}$) combinado con pirólisis térmica controlada, se logró transformar este desecho vegetal en láminas nanométricas de carbono con rendimientos de pureza estructural de hasta el $95%$, sentando las bases para su empleo en membranas sostenibles de adsorción de metales pesados y procesos de desalinización de agua.
2. Nanoantenas ópticas de escala atómica (ORNL)
El científico ecuatoriano Dr. Juan Carlos Idrobo Tapia, en su rol directivo al frente del grupo de microscopía y materiales avanzados en el Oak Ridge National Laboratory (ORNL, Tennessee, EE. UU.), encabezó investigaciones pioneras mediante microscopía electrónica de transmisión por barrido con aberración corregida (STEM). Su equipo descubrió experimentalmente que un par aislado de átomos de silicio integrados de manera sustitucional en la estructura molecular de la red de grafeno puede comportarse como una nanoantena óptica a escala atómica, capaz de canalizar, emitir y detectar resonancias plasmónicas localizadas con resolución subnanométrica.
3. Huella espectral y materiales a medida (Universidad Yachay Tech)
En la Universidad Yachay Tech (Urcuquí, Imbabura), el grupo experimental dirigido por el Dr. Julio Chacón-Torres, en estrecha cooperación científica con socios de Alemania y Austria —aprovechando el innovador sistema de análisis por dispersión inelástica de luz (light scattering) desarrollado en el laboratorio del Prof. Thomas Pichler en la Universidad de Viena—, logró observar y determinar por primera vez, paso a paso, la huella espectral (spectral fingerprint) que caracteriza al grafeno químicamente modificado. Este hallazgo proporciona las pautas analíticas necesarias para el control de dopaje y la síntesis controlada de materiales derivados a medida (bespoke graphene-based materials) para optoelectrónica y catálisis química.
4. Precursores minerales del cerro Villonaco para ingeniería civil (UEES & ESPOL)
En un trabajo interinstitucional desarrollado por los investigadores Ávila, Eguez y Roa, en colaboración entre la Universidad de Especialidades Espíritu Santo (UEES) y la ESPOL, se analizó la factibilidad de obtener óxido de grafeno a partir de esquistos grafitosos (graphite shales) extraídos de los afloramientos geológicos del cerro Villonaco, en la provincia de Loja. La investigación orientó la aplicación de este derivado nanocarbonoso hacia la arquitectura y la ingeniería civil, evaluando su desempeño como aditivo reforzador para elevar sustancialmente la resistencia a la compresión, tenacidad e impermeabilidad en morteros y hormigones estructurales.
Un puente entre el átomo y la tecnología
El grafeno constituye un testimonio elocuente de la física contemporánea: la constatación de que la materia confinada a dos dimensiones no solo desafía las intuiciones termodinámicas clásicas, sino que pone al alcance del laboratorio fenómenos cuánticos relativistas de enorme belleza.
Desde las dudas fundacionales de Peierls y Landáu hasta la ingeniosa exfoliación con cinta adhesiva ideada por Geim y Novoselov en Manchester, y desde los grandes centros de microscopía internacionales hasta los laboratorios de Yachay Tech y la ESPOL, la odisea del carbono bidimensional nos recuerda que los hallazgos científicos más profundos no siempre nacen de instalaciones monumentales, sino de una mirada atenta, serena y desprovista de prejuicios ante lo que la naturaleza tiene por enseñarnos.
