A comienzos del siglo XX, la exploración del núcleo atómico dependía exclusivamente de los caprichos de la naturaleza. Ernest Rutherford y sus discípulos bombardeaban delgadas láminas metálicas utilizando las partículas alfa emitidas espontáneamente por fuentes radiactivas naturales de radio y polonio; proyectiles cuya energía cinética difícilmente superaba unos pocos megaelectronvoltios ($E \sim 5\text{ MeV}$). Para desgarrar la formidable barrera electrostática de Coulomb que custodia el corazón de los átomos pesados y contemplar la arquitectura íntima de la materia, la física requería imperiosamente domesticar el rayo: construir cañones electromagnéticos capaces de acelerar partículas subatómicas a velocidades y energías arbitrariamente elevadas.

Nacieron así los aceleradores de partículas, las máquinas más monumentales y complejas jamás concebidas por la civilización. Lo que comenzó a principios de la década de 1930 como un artilugio de latón sellado con cera que cabía en la palma de una mano evolucionó en dos grandes ramas complementarias: los colisionadores subterráneos de decenas de kilómetros que recrean los instantes primordiales del Big Bang, y los sincrotrones de luz, faros relativistas donde billones de electrones emiten destellos de rayos X capaces de fotografiar átomos individuales, descifrar proteínas y leer pergaminos carbonizados. Más aún, de los más de 30.000 aceleradores que operan hoy en la Tierra —desde Ginebra y Jordania hasta Brasil y el Ecuador—, la inmensa mayoría salva vidas silenciosamente en hospitales o esculpe la nanotecnología de nuestros microprocesadores.

---

Orígenes formativos y la chispa de Ernest Lawrence (1928–1932)

La carrera por franquear el núcleo atómico se bifurcó inicialmente entre dos enfoques técnicos: la fuerza bruta electrostática y la aceleración cíclica por resonancia. En el Laboratorio Cavendish de Cambridge, John Cockcroft y Ernest Walton construyeron un colosal multiplicador de voltaje en cascada con el que desintegraron núcleos de litio en 1932 ($p + {^7}\text{Li} \to 2\alpha$), mientras Robert Van de Graaff perfeccionaba en Princeton sus generadores de cinta transportadora de carga. Sin embargo, ambos sistemas chocaban contra un límite dieléctrico insalvable: a tensiones superiores a unos pocos millones de voltios, el aire y los aislantes se perforaban en violentos arcos eléctricos.

La solución que revolucionaría la disciplina surgiría de la mente de un joven físico experimental estadounidense:

1. Ernest Orlando Lawrence (visionario que concibió la aceleración resonante circular e inauguró la era de la gran ciencia interdisciplinaria): Nacido el 8 de agosto de 1901 en Canton, Dakota del Sur, Lawrence creció en las llanuras del Medio Oeste en el seno de un hogar de profunda devoción educativa. Su padre, Carl Gustavus Lawrence, hijo de inmigrantes noruegos, ejercía como superintendente escolar; su madre, Gunda Jacobson, inculcó en el hogar una disciplina tenaz. Durante su infancia y adolescencia en Dakota del Sur, Ernest compartió con su amigo íntimo Merle Tuve una fascinación febril por la radiotelegrafía artesanal, construyendo transmisores de chispa y antenas caseras. Tras formarse en las universidades de Dakota del Sur y Minnesota, y doctorarse en Yale en 1925 bajo la tutela de W. F. G. Swann, Lawrence se incorporó en 1928 a la Universidad de California en Berkeley.

   Una noche de comienzos de 1929 en la biblioteca de Berkeley, ojeando distraídamente un artículo en alemán del ingeniero noruego Rolf Widerøe (Archiv für Elektrotechnik, 1928) sobre aceleradores lineales de tubos de deriva, Lawrence experimentó una epifanía geométrica. En lugar de alinear docenas de tubos en una nave kilométrica, ¿por qué no utilizar un electroimán para curvar la trayectoria de los iones en una espiral, obligándolos a cruzar una y otra vez el mismo espacio acelerador oscilante?

Junto a su aventajado estudiante de doctorado M. Stanley Livingston, Lawrence construyó en la primavera de 1931 el primer ciclotrón: un dispositivo de bronce y vidrio de apenas 10 centímetros (4 pulgadas) de diámetro, sellado con lacre y cera de sellar, que aceleró protones hasta $80\text{ keV}$ con una tensión aplicada de solo $1.8\text{ kV}$. Aquel ingenio merecería el Premio Nobel de Física en 1939 y daría origen al mítico Radiation Laboratory de Berkeley.

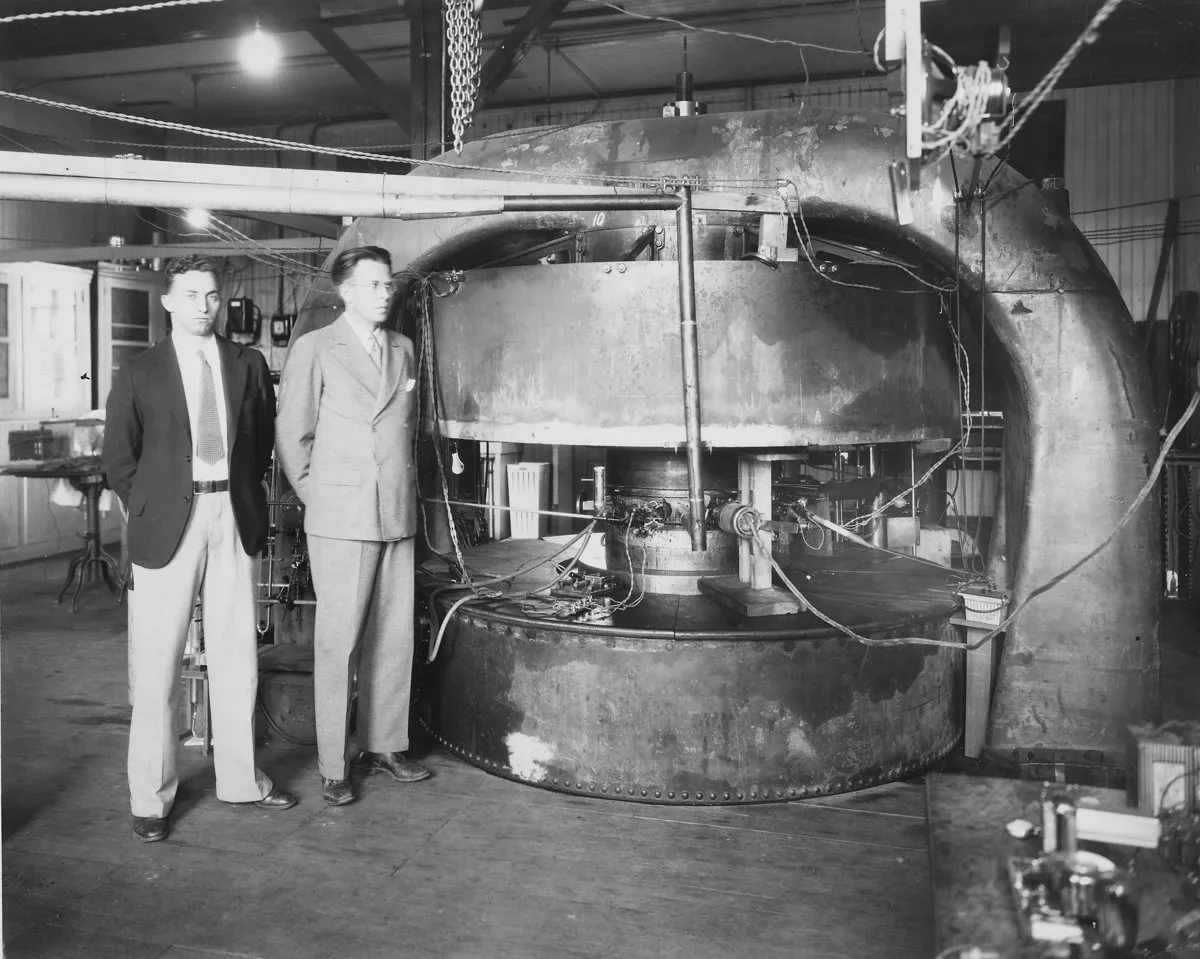

M. Stanley Livingston (izquierda) y Ernest O. Lawrence (derecha) frente al ciclotrón de 27 pulgadas en el Laboratorio de Radiación de Berkeley en 1932 (Foto: Lawrence Berkeley National Laboratory / Dominio público).

---

La física del ciclotrón: Resonancia isócrona y confinamiento de Lorentz

El funcionamiento de todo acelerador magnético circular descansa sobre la acción conjunta de los campos electromagnéticos gobernados por la fuerza de Lorentz:

$$\vec{F} = q \left(\vec{E} + \vec{v} \times \vec{B}\right)$$

En el ciclotrón clásico, el espacio de aceleración se divide en dos electrodos metálicos huecos con forma de semicírculo —denominados «des» (dees) por su semejanza con la letra D mayúscula— separados por una pequeña ranura central y sometidos a un campo magnético estático perpendicular $\vec{B}$.

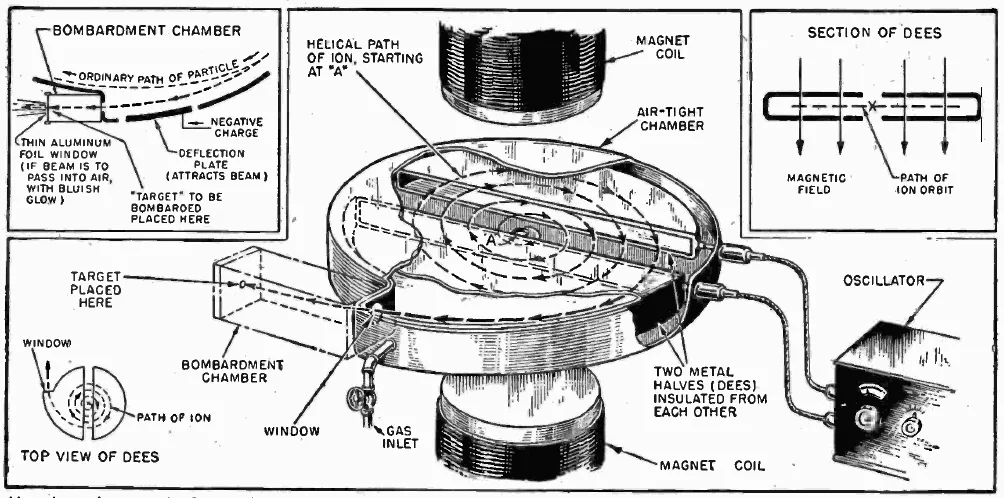

Diagrama del ciclotrón: trayectoria espiral de los iones confinados por el campo magnético B entre los electrodos huecos D conectados a un oscilador de radiofrecuencia (Diagrama: Wikimedia Commons / CC BY-SA 3.0).

Cuando una partícula con carga eléctrica $q$ y masa $m$ ingresa al interior de una de las des a velocidad $v$, el campo magnético no realiza trabajo mecánico pero ejerce una aceleración centrípeta pura que curva su trayectoria en un arco circular de radio $r$:

$$q v B = \frac{m v^2}{r} \implies r = \frac{m v}{q B} = \frac{p}{q B}$$

donde $p$ representa el momento lineal de la partícula. El tiempo requerido para recorrer cada semicírculo interior es estrictamente el cociente entre la semicircunferencia y la velocidad: $t_{1/2} = \frac{\pi r}{v} = \frac{\pi m}{q B}$.

De aquí brota el milagro de la resonancia isócrona clásica: la frecuencia angular de giro, conocida como frecuencia ciclotrónica $\omega_c$, es absolutamente independiente del radio de la órbita y de la energía cinética de la partícula:

$$\omega_c = \frac{q B}{m} \quad \implies \quad f_c = \frac{q B}{2\pi m}$$

A medida que el ion gana velocidad al cruzar la ranura central bajo el campo eléctrico alterno $\vec{E}$, su órbita describe círculos cada vez mayores, pero demora con exactitud el mismo intervalo de tiempo en completar cada vuelta. Basta ajustar la radiofrecuencia del oscilador eléctrico para que coincida con $f_c$, logrando que la partícula reciba un empuje acelerador sincronizado en cada semieje.

Sin embargo, a mediados del siglo XX, este idilio clásico chocó contra un muro infranqueable. Cuando las partículas alcanzan velocidades próximas a la de la luz $c$, el incremento del factor de Lorentz $\gamma = 1/\sqrt{1 - v^2/c^2}$ aumenta la masa inercial efectiva ($m = \gamma m_0$), provocando que la frecuencia de giro decaiga ($\omega_c = qB/\gamma m_0$) y la partícula pierda el compás con el campo eléctrico oscilante. Peor aún, la electrodinámica clásica advertía que toda carga sometida a aceleración centrípeta radiaría su energía hacia el vacío en forma de ondas electromagnéticas. Para franquear el umbral de los gigaelectronvoltios, fue necesario reinventar la física del confinamiento.

---

El nacimiento del sincrotrón: Auto-fasaje y enfoque fuerte (1944–1952)

La respuesta a la crisis relativista del ciclotrón fue el sincrotrón, cuyo nombre proviene del griego clásico σύν (syn, «juntos» o «al unísono») y χρόνος (chronos, «tiempo»). En lugar de una espiral contenida entre imanes macizos, el sincrotrón confina las partículas en un anillo tubular de radio fijo, incrementando la intensidad del campo magnético guía y modulando la radiofrecuencia al unísono con el aumento de energía del haz.

Para que este confinamiento circular relativista fuera viable, se requería un mecanismo matemático de sincronía autorregulada, formulado de manera independiente en 1944–1945 a ambos lados del telón geopolítico por dos mentes extraordinarias:

1. Vladimir Iosifovich Veksler (Владимир Иосифович Векслер) (pionero que desentrañó la auto-estabilidad de fase para franquear la barrera relativista de los aceleradores circulares): Nacido el 4 de marzo de 1907 en Zhytomyr, en el Imperio ruso (actual Ucrania), Veksler sobrellevó una infancia marcada por la orfandad paterna y las turbulencias de la guerra civil rusa. Criado en una comuna educativa para niños desamparados en Moscú, comenzó su juventud como aprendiz de electricista en una fábrica de montajes industriales. Su voraz curiosidad técnica le impulsó a graduarse en el Instituto Energético de Moscú (MEI) en 1931 y a integrarse en el Instituto de Física Lébedev de la Academia de Ciencias (FIAN). En 1944, Veksler formuló el célebre principio de auto-fasaje (en ruso: принцип автофазировки, printsip avtofazirovki), demostrando que modulando la frecuencia del campo eléctrico acelerador o la intensidad del campo magnético guía, las partículas retrasadas reciben un impulso mayor que las adelantadas, garantizando una estabilidad orbital colectiva.

2. Edwin Mattison McMillan (laureado con el Nobel que concibió independientemente la sincronización orbital y bautizó formalmente la nueva máquina): Nacido el 18 de septiembre de 1907 en Redondo Beach, California, McMillan creció en Pasadena en el seno de un hogar ilustrado: hijo del respetado médico Edwin Harbaugh McMillan y de Anna Marie Mattison. Formado rigurosamente en Caltech (donde completó su grado y maestría) y doctorado en Física por la Universidad de Princeton en 1932 bajo la tutela de Edward Condon, McMillan se incorporó al Laboratorio de Radiación de Berkeley. Allí codescubrió en 1940 el neptunio junto a Philip Abelson —lo que le valdría el Premio Nobel de Química en 1951 compartido con Glenn Seaborg—. En septiembre de 1945, sin conocimiento de los artículos soviéticos debido al hermetismo bélico, McMillan redescubrió el principio de estabilidad de fase (phase stability) y propuso el término canónico synchrotron.

Edwin Mattison McMillan (1907–1991), codescubridor del principio de estabilidad de fase y del neptunio, fotografiado en la década de 1950 (Foto: Archivo de los Laboratorios Berkeley / Dominio público).

Ambos científicos, cuya generosidad intelectual trascendió las fronteras de la Guerra Fría al reconocer públicamente su mutua prioridad, compartieron en 1963 el galardón Atoms for Peace Award. No obstante, los primeros sincrotrones gigantescos amenazaban con una bancarrota de ingeniería: los imanes dipolares debían envolver cámaras de vacío de más de un metro de diámetro para evitar que el haz se dispersara por oscilaciones betatrónicas.

El salto decisivo que hizo posibles los anillos kilométricos fue la invención del enfoque fuerte o de gradiente alternado (strong focusing / alternating-gradient focusing), propuesto por el inventor greco-estadounidense Nicholas Christofilos en 1950 y formalizado independientemente en 1952 por Ernest Courant, M. Stanley Livingston y Hartland Snyder en el Laboratorio Nacional de Brookhaven. Explotando el principio óptico de que una sucesión alternada de lentes convergentes y divergentes de igual potencia produce un enfoque neto positivo en ambos ejes ($F-D-F-D$), se intercalaron electroimanes cuadrupolares con polaridad rotada $90^\circ$. La dispersión transversal del haz se redujo de metros a milímetros, adelgazando drásticamente los tubos de vacío y abriendo dos grandes caminos para la física moderna: los colisionadores de materia y las fábricas de luz sincrotrón.

---

Primera rama: Colisionadores subatómicos y la catedral subterránea del CERN

Durante décadas, los experimentos de alta energía consistían en disparar un haz acelerado en un sincrotrón contra un blanco estacionario (fixed-target experiment). En la cinemática relativista, sin embargo, golpear un blanco en reposo de masa $m$ con un proyectil de energía de laboratorio $E_{\text{lab}}$ sufre una severa penalización impuesta por la conservación del cuadrimomento total (el invariante de Mandelstam $s$):

$$E_{\text{cm}} = \sqrt{s} = \sqrt{2 m c^2 E_{\text{lab}} + 2 (m c^2)^2} \approx \sqrt{2 m c^2 E_{\text{lab}}}$$

La energía disponible en el centro de masa para crear nuevas partículas crece únicamente con la raíz cuadrada de la energía del haz incidente: un haz de protones de $7\text{ TeV}$ contra un blanco fijo de hidrógeno rinde apenas $\approx 115\text{ GeV}$ útiles, disipándose el resto en el retroceso del sistema. En 1961, el físico austríaco Bruno Touschek propuso en Frascati (Italia) colisionar frontalmente dos haces en sentidos opuestos. En un colisionador simétrico frontal, el momento espacial neto se anula y toda la energía de ambos haces se transforma íntegramente en masa pura según la equivalencia de Einstein ($E = mc^2$):

$$E_{\text{cm}} = 2 E_{\text{haz}} = 14\text{ TeV}$$

El pináculo de esta rama es el Gran Colisionador de Hadrones (LHC - Large Hadron Collider) del CERN, un sincrotrón colisionador emplazado en un túnel circular de 27 kilómetros de circunferencia a cien metros bajo la campiña franco-suiza, entre el Jura y los Alpes.

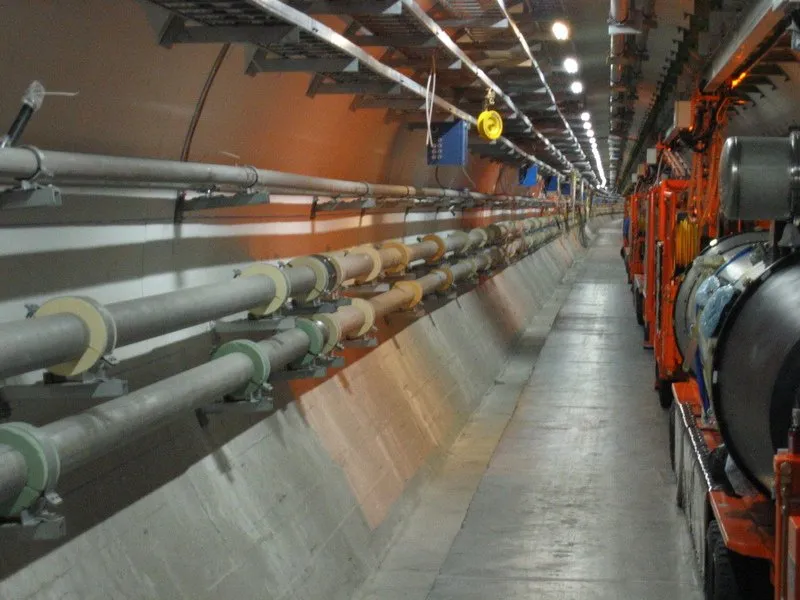

El túnel circular de 27 km del Gran Colisionador de Hadrones (LHC) en el CERN, mostrando los criostatos cilíndricos azules de los imanes dipolares superconductores (Foto: CERN / Julian Herzog / CC BY-SA 3.0).

Para gobernar haces de protones con una energía de colisión récord de $13.6\text{ TeV}$, el LHC opera en condiciones que desafían los extremos del universo:

• Criogenia extrema: 1.232 imanes dipolares superconductores de niobio-titanio (Nb-Ti) de 15 metros de largo operan inmersos en helio superfluido a $1.9\text{ K}$ ($-271.3^\circ\text{C}$), un entorno más gélido que la radiación cósmica de fondo del espacio exterior ($2.7\text{ K}$).
• Campos magnéticos titánicos: Los imanes conducen corrientes de casi 12.000 amperios sin resistencia eléctrica, generando campos de $8.33\text{ Tesla}$ para curvar protones que viajan al $99.9999991%$ de la velocidad de la luz.
• Vacío ultra-alto y el bosón de Higgs: En tubos mantenidos a $10^{-10}\text{ mbar}$ ($10^{-13}\text{ atm}$), los protones colisionan mil millones de veces por segundo dentro de los detectores ATLAS, CMS, ALICE y LHCb, donde el 4 de julio de 2012 se confirmó la existencia del bosón de Higgs, predicho en 1964 por Peter Higgs y François Englert.

---

Segunda rama: El destello de Schenectady y la física de la luz sincrotrón

Mientras los físicos de partículas buscaban energías de colisión cada vez mayores, una pérdida energética considerada inicialmente un lastre termodinámico dio origen a la segunda gran revolución de los aceleradores. El 24 de abril de 1947, los físicos Herbert Pollock, Robert Langmuir, Frank Elder y Anatole Gurewitsch probaban un sincrotrón de electrones de $70\text{ MeV}$ en el Laboratorio de Investigación de General Electric en Schenectady, Nueva York.

El diseño incorporaba un toroide de vacío construido en cristal de cuarzo transparente en lugar de cerámica opaca. Durante una prueba, el técnico Floyd Haber, situado tras un muro de hormigón y utilizando un pequeño espejo de mano para vigilar posibles chispazos de alta tensión, observó con estupefacción un arco de luz blanco-azulada que resplandecía intensamente dentro de la cámara de vacío.

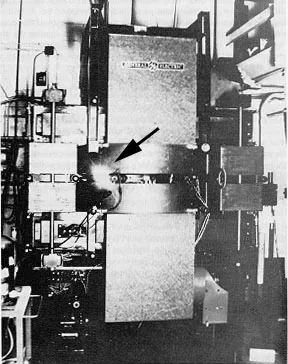

Primera observación visual de la radiación sincrotrón el 24 de abril de 1947 en el sincrotrón de 70 MeV de General Electric en Schenectady, captada a través del tubo de cuarzo transparente (Foto: General Electric Research Laboratory / Archivo LBNL / Dominio público).

Lo que Floyd Haber contemplaba era la manifestación óptica directa de la radiación de sincrotrón, predicha analíticamente por Alfred-Marie Liénard en 1898 y formalizada por Julian Schwinger. Cuando un electrón de masa en reposo $m_e$ y carga $e$ circula en un anillo de almacenamiento moderno a una energía típica de $E = 3\text{ GeV}$ ($\beta = v/c \approx 0.999999985$), su factor de Lorentz alcanza un valor colosal:

$$\gamma = \frac{E}{m_e c^2} = \frac{1}{\sqrt{1 - \beta^2}} \approx 5870$$

En el sistema en reposo del electrón, la aceleración centrípeta de los imanes produce una emisión dipolar toroidal clásica. Pero al transformarla al sistema del laboratorio mediante la relatividad especial, se desencadena el efecto faro relativista (relativistic beaming): toda la radiación se comprime en un cono hiper-estrecho apuntado tangencialmente hacia adelante, cuyo semiángulo de apertura $\theta$ está constreñido por la inversa de $\gamma$:

$$\theta \approx \frac{1}{\gamma} \approx 0.17\text{ milirradianes } (0.01^\circ)$$

La potencia total radiada $P$ por un electrón curvado con radio $\rho$ obedece a la generalización relativista de la fórmula de Liénard, y su pérdida de energía por vuelta ($\Delta E_{\text{vuelta}} = P \cdot 2\pi\rho/c$) escala implacablemente con la cuarta potencia de la energía:

$$P = \frac{e^2 c}{6 \pi \varepsilon_0} \frac{\gamma^4}{\rho^2} \quad \implies \quad \Delta E_{\text{vuelta}} = \frac{e^2}{3 \varepsilon_0 \rho} \gamma^4 \propto \frac{E^4}{\rho}$$

Esta dependencia explica por qué las cavidades de radiofrecuencia deben reponer continuamente la energía radiada. A cambio, el haz emergente posee una brillantez espectral $B$ —el flujo de fotones $\Phi$ por unidad de área transversal $\Sigma_x \Sigma_y$, divergencia angular $\Sigma_{x’} \Sigma_{y’}$ y ancho de banda relativo del $0.1%$— descomunal:

$$B = \frac{\Phi}{4\pi^2 \Sigma_x \Sigma_y \Sigma_{x’} \Sigma_{y’} \cdot (0.1% \text{ BW})}$$

Mientras que un tubo hospitalario de rayos X alcanza una brillantez de $10^8$ a $10^9$ fotones/(s $\cdot$ mm$^2$ $\cdot$ mrad$^2$ $\cdot$ $0.1%$ BW), los sincrotrones modernos alcanzan entre $10^{20}$ y $10^{22}$: una luz hasta doce órdenes de magnitud más brillante, sintonizable desde el infrarrojo hasta los rayos X duros.

---

Cuatro generaciones de anillos de luz y revelación de lo invisible

La transformación del sincrotrón en la linterna suprema de la ciencia de materiales y la biología estructural se desplegó a través de cuatro generaciones tecnológicas:

• Primera generación (1960–1970): Explotación parásita en colisionadores de física de partículas (Tantalus en Wisconsin, SPEAR en Stanford o DORIS en Hamburgo), aprovechando la radiación que los físicos nucleares desechaban.
• Segunda generación (1980): Anillos de almacenamiento dedicados exclusivamente a producir luz sincrotrón mediante imanes dipolares de curvatura (SRS en el Reino Unido y NSLS en Brookhaven).
• Tercera generación (1990–2010): Incorporación de dispositivos de inserción en los tramos rectos: matrices magnéticas periódicas llamadas onduladores (undulators) y osciladores (wigglers) cuyas emisiones interfieren constructivamente, multiplicando la coherencia y brillantez (ESRF en Grenoble, APS en Argonne, SPring-8 en Japón y ALBA en Barcelona).
• Cuarta generación (desde 2016): Anillos con límite de difracción (DLSR) basados en redes magnéticas acromáticas de múltiples curvaturas (Multi-Bend Achromat, MBA), que reducen la emitancia horizontal a decenas de picómetros-radián hasta alcanzar el límite físico de difracción de los rayos X.

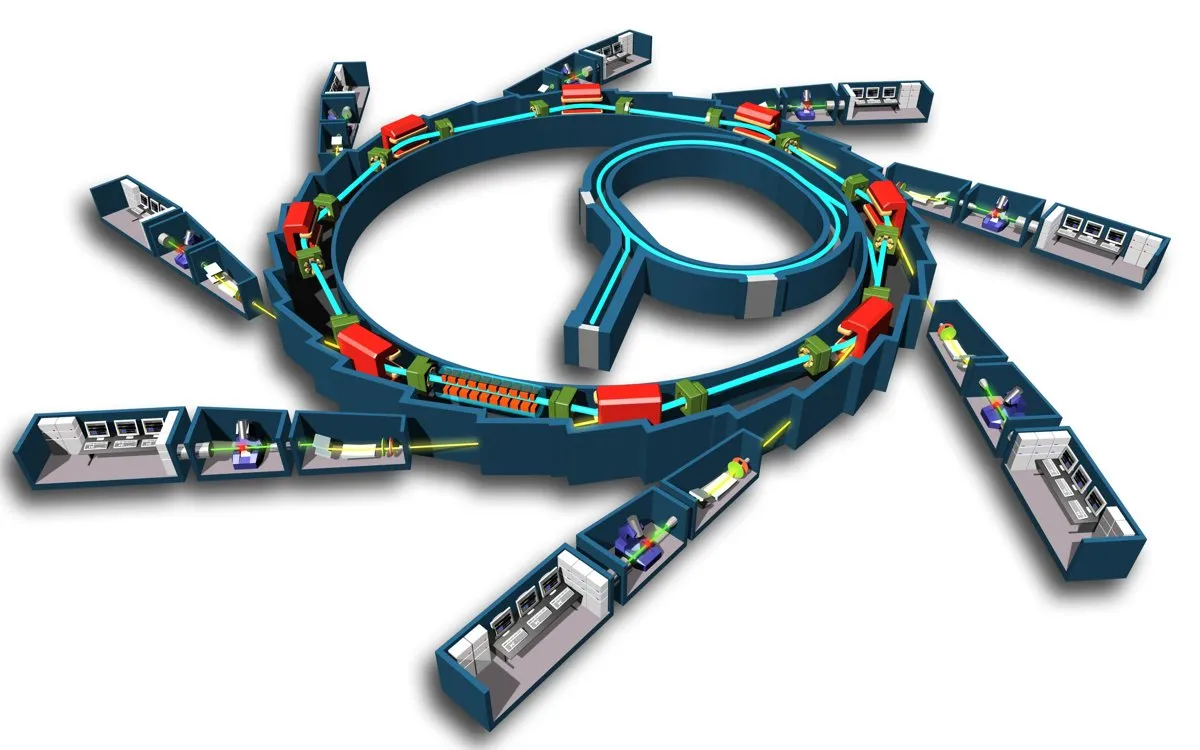

Esquema conceptual de una fuente de luz sincrotrón moderna: cañón de electrones y linac de inyección, anillo de refuerzo booster, anillo de almacenamiento circular con dipolos y onduladores, y líneas de luz tangenciales (Diagrama: Archivo Wikimedia Commons / CC BY-SA 3.0).

Con estos haces submicrométricos, la ciencia logró descifrar la estructura atómica del ribosoma (Premio Nobel de Química 2009 para Ramakrishnan, Steitz y Yonath), resolver en semanas la proteasa principal ($M^{\text{pro}}$) del virus SARS-CoV-2 en 2020 para diseñar el antiviral Paxlovid, y leer mediante tomografía de contraste de fase los papiros carbonizados de Herculano (sepultados por el Vesubio en el 79 d.C.) sin desenrollarlos ni destruirlos.

---

Geografía mundial del haz: De las Américas y el Ecuador al faro de SESAME

Lejos de concentrarse únicamente en Europa occidental, el mapa contemporáneo de los aceleradores de partículas traza una red de soberanía tecnológica, cooperación regional y diplomacia científica que recorre las Américas y Oriente Medio:

1. Norteamérica (Del Tevatron y SLAC al gigante TRIUMF): En Estados Unidos, tres complejos históricos definieron la frontera de altas energías y fotónica: el acelerador lineal de $3.2\text{ km}$ de SLAC en Stanford (hogar del primer láser de electrones libres de rayos X, LCLS); Fermilab en Batavia, Illinois (donde el colisionador protón-antiprotón Tevatron descubrió el quark top en 1995 y hoy impulsa el proyecto de neutrinos LBNF/DUNE); y el Laboratorio Nacional de Brookhaven en Nueva York (sede del colisionador de iones pesados relativistas RHIC y la fuente NSLS-II). Más al norte, Canadá alberga en Vancouver el laboratorio TRIUMF, provisto del ciclotrón más grande del planeta (capaz de acelerar iones $\text{H}^-$ hasta $520\text{ MeV}$), y en Saskatoon el sincrotrón Canadian Light Source (CLS).

2. Brasil y el Cono Sur (El hito mundial de SIRIUS y el TANDAR argentino): En Campinas (São Paulo, Brasil), el Laboratorio Nacional de Luz Síncrotron (LNLS/CNPEM) diseñó y construyó SIRIUS (sucesor del anillo pionero UVX): una de las fuentes sincrotrón de cuarta generación más avanzadas del mundo. Con un anillo de almacenamiento de 518 metros, energía de $3\text{ GeV}$ y una emitancia ultrabaja de $0.25\text{ nm}\cdot\text{rad}$, SIRIUS es la mayor y más compleja infraestructura científica en la historia de América Latina, con más del $85%$ de sus componentes fabricados por la ingeniería local. Por su parte, Argentina opera en Buenos Aires el emblemático acelerador electrostático TANDAR (Tándem Argentino de $20\text{ MV}$ de la CNEA, erigido dentro de una torre de 73 metros) para física nuclear de iones pesados y desarrolla el Centro Argentino de Protonterapia (CEARP), mientras México cuenta con los aceleradores electrostáticos Tandem Van de Graaff y Pelletron de la UNAM.

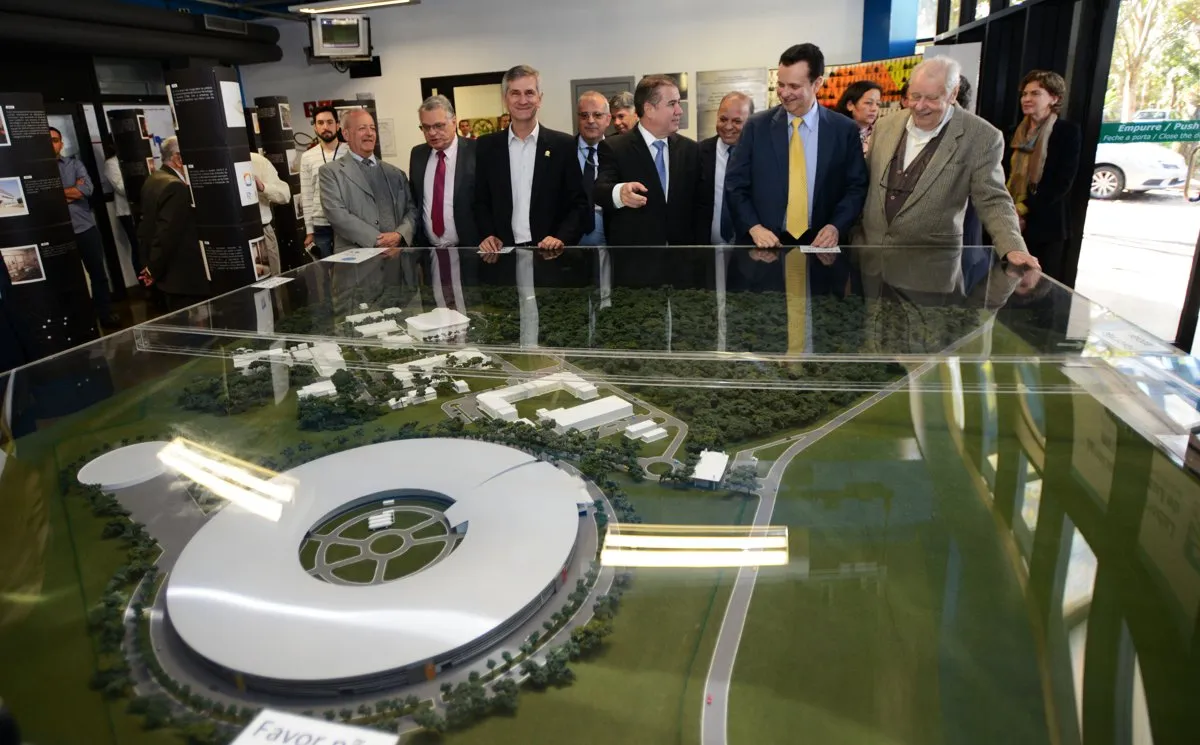

El complejo del acelerador de partículas y fuente de luz sincrotrón Sirius en el CNPEM de Campinas, Brasil: un hito de la ciencia de vanguardia latinoamericana (Foto: Carlos Bassan / Wikimedia Commons / Dominio público).

3. Ecuador (Aceleración lineal en la EPN, ciclotrones médicos y presencia en el CERN): El Ecuador participa activamente en la física y aplicación de aceleradores en tres frentes estratégicos:

   • Investigación e irradiación industrial en la EPN: Desde abril de 1990, la Escuela Politécnica Nacional (EPN) opera en el edificio «Casa Mata» de su campus en Quito (bajo el Departamento de Ciencias Nucleares y con cooperación del OIEA) un acelerador lineal de electrones ELU-6U de fabricación rusa ($7\text{ MeV}$ de energía nominal y $5\text{ kW}$ de potencia de haz). Mediante irradiación sobre banda transportadora ($2\text{ a } 30\text{ kGy}$), este acelerador ha permitido sintetizar hidrogeles biocompatibles y membranas de piel artificial por entrecruzamiento polimérico (cross-linking) para pacientes con quemaduras, además de esterilizar dispositivos médicos, descontaminar productos agroindustriales y tratar efluentes líquidos por radiólisis.
   • Ciclotrones y aceleradores clínicos (HCAM y SOLCA): En el ámbito hospitalario, el Hospital de Especialidades Carlos Andrade Marín (HCAM – IESS) en Quito marcó un hito en la salud pública ecuatoriana al incorporar su propia Unidad PET-Ciclotrón (sumada a ciclotrones privados en Quito y Guayaquil). Estos ciclotrones aceleran protones para bombardear agua enriquecida con oxígeno-18 mediante la reacción nuclear $^{18}\text{O}(p,n)^{18}\text{F}$, produciendo in situ el radiofármaco Flúor-18 ($^{18}\text{F}$-FDG) indispensable para tomografías por emisión de positrones (PET-CT), mientras decenas de aceleradores lineales médicos (LINAC de $6\text{ a } 18\text{ MeV}$) combaten tumores diariamente en los núcleos de SOLCA y la red pública.
   • Física de altas energías en el LHC: En la frontera fundamental, físicos e ingenieros ecuatorianos de la EPN y la Universidad San Francisco de Quito (USFQ) forman parte oficial de la colaboración del experimento CMS (Compact Muon Solenoid) en el LHC del CERN.

4. Oriente Medio (SESAME, el sincrotrón de la paz bajo el sol de Jordania): A treinta kilómetros al noroeste de Amán, en Allan (Jordania), se levanta uno de los proyectos científicos y humanos más inspiradores de nuestro siglo: SESAME (Synchrotron-light for Experimental Science and Applications in the Middle East). Fundado bajo el paraguas de la UNESCO siguiendo el modelo de reconciliación de posguerra del CERN e inaugurado en 2017, SESAME es un sincrotrón de tercera generación de $2.5\text{ GeV}$ y $133.2\text{ metros}$ de circunferencia. En torno a sus líneas de luz trabajan codo a codo científicos de Chipre, Egipto, Irán, Israel, Jordania, Pakistán, Palestina y Turquía, demostrando que el lenguaje de los fotones trasciende las fronteras geopolíticas más tensas del planeta. Además, en 2019 SESAME hizo historia al convertirse en el primer complejo de aceleradores del mundo alimentado al $100%$ por energía solar renovable.

---

La huella silenciosa: Medicina, industria y las fronteras de plasma

Más allá de los grandes colisionadores y sincrotrones internacionales, la física de haces impregna silenciosamente la medicina y la industria cotidianas, al tiempo que prepara su próximo salto evolutivo:

1. Hadronterapia oncológica: Mientras la radioterapia convencional con rayos X daña tejidos sanos antes y después del tumor, los haces de protones e iones de carbono explotan el pico de Bragg (Bragg peak): depositan casi toda su energía destructiva a una profundidad milimétricamente calibrada, destruyendo tumores profundos sin lesionar órganos vitales adyacentes.
2. Medicina nuclear y radiofármacos: Ciclotrones hospitalarios compactos producen a diario isótopos de vida media ultracorta, como el Flúor-18 ($^{18}\text{F}$, $\tau_{1/2} \approx 110\text{ min}$) para tomografías por emisión de positrones (PET) y el Tecnecio-99m para diagnóstico cardiovascular.
3. Microelectrónica e implantación iónica: La industria mundial de semiconductores emplea aceleradores de baja energía para dopar obleas de silicio átomo a átomo, forjando los miles de millones de transistores de la informática moderna.
4. Fronteras de estela de plasma (Wakefield): Para superar el límite de ruptura dieléctrica de las cavidades metálicas de radiofrecuencia ($\sim 50\text{ MV/m}$), la aceleración por estela de plasma (plasma wakefield acceleration) utiliza pulsos láser ultracortos o haces de partículas para excitar ondas en gas ionizado, logrando gradientes superiores a $100\text{ GV/m}$ que prometen comprimir aceleradores kilométricos al tamaño de una mesa de laboratorio.

Cien años después de que Ernest Lawrence garabateara las primeras espirales magnéticas en Berkeley y casi ocho décadas después de que Floyd Haber contemplara aquel inesperado resplandor azulado en Schenectady, los aceleradores de partículas y los sincrotrones —desde el túnel franco-suizo del CERN y las llanuras solares de Jordania hasta el anillo brasileño de SIRIUS y los laboratorios de Quito— permanecen como las catedrales supremas del ingenio humano: instrumentos donde el electromagnetismo y la relatividad confluyen para desvelar el cosmos y proteger la vida.

---
