Los Puntos de Lagrange: Los Puertos de Calma en el Gran Océano Gravitatorio
Índice de contenido›
Si la superficie terrestre es la costa continental desde donde la humanidad contempló por primera vez las estrellas, el espacio exterior es un inmenso océano gravitatorio. En ese mar sin orillas, la materia no se distribuye en un vacío inerte, sino que curva el tejido del espacio y genera complejas mareas dinámicas. Navegar por él no requiere librar un combate frontal contra las fuerzas celestes, sino encontrar sus remolinos de serenidad: regiones donde las atracciones masivas y las fuerzas inerciales se anulan con exactitud matemática.
Esos remolinos de calma son los puntos de Lagrange. Concebidos en el siglo XVIII como elegantes deducciones de la mecánica analítica pura, estas cinco islas gravitacionales constituyen hoy los puertos de fondeo más codiciados de la astronáutica moderna, permitiendo a sondas y observatorios espaciales permanecer suspendidos en el cosmos con un gasto mínimo de energía propulsiva.
Los orígenes en Turín y la mente de Joseph-Louis Lagrange
La formulación de los puntos de libración no nació de una necesidad náutica o militar inmediata, sino del afán de resolver una de las cimas más esquivas del cálculo clásico: el problema de los tres cuerpos.
Joseph-Louis Lagrange (nacido Giuseppe Lodovico Lagrangia), retratado en su madurez como director de la sección matemática de la Academia de Berlín. Fuente: Wikimedia Commons / Dominio Público.
Joseph-Louis Lagrange (admirado por la soberbia elegancia de su formulación analítica y su capacidad para desentrañar el orden oculto de la mecánica celeste) nació el 25 de enero de 1736 en Turín, la capital del Reino de Cerdeña-Piamonte, bajo el nombre natal de Giuseppe Lodovico Lagrangia. Aunque de linaje piamontés distinguido con ascendencia francesa, su hogar experimentó vaivenes financieros cuando su padre, tesorero militar de la Oficina de Obras Públicas de Turín, perdió gran parte de su patrimonio en especulaciones fallidas. Su progenitor tenía la firme convicción de que el joven Giuseppe debía abrazar la jurisprudencia civil para restaurar la fortuna familiar.
En las aulas del Colegio de Turín, el muchacho mostró escaso entusiasmo por los códigos jurídicos y la lógica escolástica tradicional. Sin embargo, a los diecisiete años, tropezó accidentalmente con un ensayo del célebre astrónomo inglés Edmund Halley que ensalzaba la superioridad del análisis algebraico moderno sobre la geometría sintética de los antiguos griegos. Aquella lectura operó en él una transformación radical. De manera autodidacta y con un régimen monástico de estudio, Lagrange dominó en pocos meses el cálculo infinitesimal de Newton y Leibniz.
Con apenas diecinueve años, remitió una carta al venerado maestro suizo Leonhard Euler en Berlín, donde formulaba con asombrosa madurez los principios de lo que se convertiría en el cálculo de variaciones. Deslumbrado ante aquel genio precoz, Euler postergó la publicación de sus propios hallazgos para que el joven turinés recibiera el crédito primordial. Años más tarde, cuando Euler abandonó Berlín para trasladarse a San Petersburgo en 1766, el rey Federico II el Grande de Prusia escribió a Lagrange invitándolo a la corte con una frase célebre: «El rey más grande de Europa debe tener a su lado al matemático más grande de Europa».
Fue en ese periodo de plenitud intelectual cuando, en 1772, Lagrange presentó ante la Real Academia de Ciencias de París su célebre tratado galardonado: Essai sur le problème des trois corps («Ensayo sobre el problema de los tres cuerpos»).
El problema de los tres cuerpos y el caso circular restringido
La ley de la gravitación universal, formulada por Isaac Newton en sus Principia (1687), resolvió de manera definitiva el movimiento de dos masas aisladas que interactúan mutuamente: ambas describen trayectorias cónicas (elipses, parábolas o hipérbolas) respecto a su centro de masas común.
Sin embargo, en cuanto se introduce una tercera masa ($N \ge 3$), el sistema de ecuaciones diferenciales se vuelve no lineal y fuertemente acoplado. Como demostraría rigurosamente Henri Poincaré más de un siglo después en 1890, el problema general de los tres cuerpos no admite una solución analítica cerrada en funciones algebraicas o trigonométricas integrables: es la puerta de entrada al caos determinista.
Para hallar soluciones exactas de relevancia física, Lagrange adoptó la aproximación del problema circular restringido de los tres cuerpos (Circular Restricted Three-Body Problem, CR3BP):
- Dos masas primarias principales ($M_1$ y $M_2$, por ejemplo el Sol y la Tierra) describen órbitas perfectamente circulares alrededor de su centro de gravedad mutuo (baricentro).
- Un tercer cuerpo de prueba ($m_3$), como una sonda espacial o un asteroide, posee una masa infinitesimalmente pequeña en comparación con las dos masas dominantes ($m_3 \ll M_1, M_2$). En consecuencia, $m_3$ es gobernado por la atracción de ambos gigantes, pero su presencia no perturba en modo alguno las órbitas circulares primarias.
En 1765, Leonhard Euler ya había demostrado la existencia de tres soluciones colineales sobre la recta que une a los dos cuerpos mayores, correspondientes a los puntos $L_1$, $L_2$ y $L_3$. El gran aporte de Lagrange en 1772 consistió en descubrir que existían dos soluciones de equilibrio adicionales situadas fuera del eje colineal, formando triángulos equiláteros perfectos con los cuerpos primarios: los puntos $L_4$ y $L_5$. En honor a su descripción matemática global, estas cinco regiones se denominaron puntos de libración (points de libration, derivado del vocablo latino libra, «balanza» o «equilibrio de fuerzas»).
La física del equilibrio en un sistema rotatorio
Para comprender la naturaleza física de estos puntos, el camino más riguroso consiste en situar el sistema de coordenadas en un marco de referencia no inercial que gira solidariamente con las dos masas primarias a una velocidad angular constante $\mathbf{\Omega}$:
$$\Omega = \sqrt{\frac{G(M_1 + M_2)}{R^3}}$$
donde $R$ es la distancia constante que separa a ambos astros y $G$ es la constante de gravitación universal. Para el sistema Sol-Tierra, $\Omega \approx 1,991 \times 10^{-7}\text{ rad/s}$ ($T \approx 365,256\text{ días}$).
En este sistema co-rotante, la ecuación de movimiento para la masa de prueba viene dada por:
$$\ddot{\mathbf{r}} + 2(\mathbf{\Omega} \times \dot{\mathbf{r}}) = -\nabla \Phi_{\text{eff}}(\mathbf{r})$$
donde $2(\mathbf{\Omega} \times \dot{\mathbf{r}})$ representa la aceleración de Coriolis y $\Phi_{\text{eff}}(\mathbf{r})$ es el potencial efectivo (estrechamente vinculado a la constante de Jacobi del sistema):
$$\Phi_{\text{eff}}(x,y,z) = -\frac{G M_1}{|\mathbf{r} - \mathbf{r}_1|} - \frac{G M_2}{|\mathbf{r} - \mathbf{r}_2|} - \frac{1}{2}\Omega^2 (x^2 + y^2)$$
El término $-\frac{1}{2}\Omega^2 (x^2 + y^2)$ representa el potencial centrífugo originado por la rotación del marco de referencia.

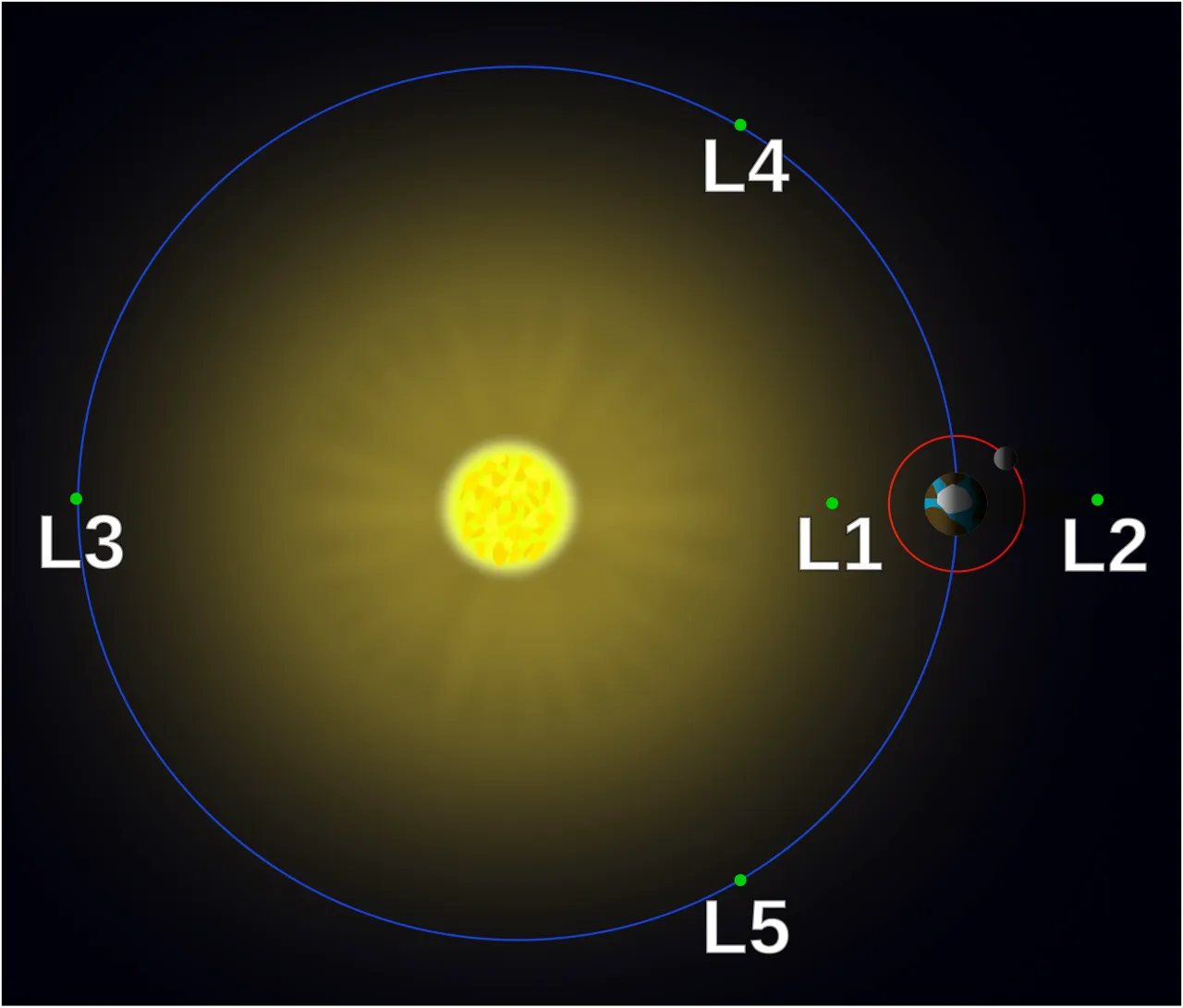

Geometría orbital de los cinco puntos de Lagrange. L1, L2 y L3 se alinean sobre el eje que conecta ambas masas; L4 y L5 se sitúan en los vértices de triángulos equiláteros a 60 grados. Fuente: Wikimedia Commons / Dominio Público.
Los puntos de Lagrange son exactamente los puntos estacionarios donde el gradiente espacial del potencial efectivo se anula:
$$\nabla \Phi_{\text{eff}}(\mathbf{r}) = \mathbf{0}$$
En estas coordenadas, las atracciones gravitacionales combinadas de las dos masas mayores contrarrestan con absoluta precisión la aceleración centrífuga aparente. Como consecuencia, un objeto situado en un punto de Lagrange gira con el mismo periodo orbital de los cuerpos primarios, permaneciendo estacionario respecto a ellos.
Anatomía y función de los cinco puntos
Cada uno de los cinco puntos de libración posee una personalidad dinámica y una utilidad astronáutica bien diferenciada:
[ L4 ] (60°)
▲
╱ ╲
╱ ╲
[ L3 ] ────── [ Sol ] ──────[L1]─[Tierra]── [ L2 ]
╲ ╱
╲ ╱
▼
[ L5 ] (-60°)1. Punto $L_1$: La atalaya heliofísica
Ubicado entre el Sol y la Tierra, a unos 1,5 millones de kilómetros de nuestro planeta (aproximadamente el 1 % de la distancia astronómica al Sol). En esta posición, la gravedad terrestre tira del satélite en dirección opuesta a la del Sol, reduciendo la aceleración centrípeta neta requerida y permitiendo que la nave orbite al Sol en un año exacto pese a hallarse más cerca de él.
- Aplicación científica: Brinda una visión perpetua y sin eclipses del disco solar y del viento solar antes de que impacte la magnetosfera terrestre. Alberga observatorios esenciales como SOHO (Solar and Heliospheric Observatory), ACE (Advanced Composition Explorer) y DSCOVR.
2. Punto $L_2$: El mirador del universo profundo
Situado sobre la prolongación de la línea Sol-Tierra, a 1,5 millones de kilómetros detrás de la Tierra en dirección opuesta al Sol. Aquí, la gravedad de la Tierra se suma a la del Sol, incrementando la atracción hacia el centro y acelerando la sonda para que complete su órbita en un año exacto, a pesar de estar más alejada del Sol que nuestro planeta.
- Aplicación científica: El Sol, la Tierra y la Luna se hallan permanentemente agrupados en la misma porción del firmamento. Esto permite apantallar simultáneamente las tres fuentes de contaminación lumínica y térmica mediante un único escudo parasol, convirtiendo a $L_2$ en el hogar predilecto de la cosmología infrarroja y de microondas: allí operan el Telescopio Espacial James Webb (JWST), el cartografiador estelar Gaia, y anteriormente los telescopios WMAP, Herschel y Planck.
3. Punto $L_3$: El centinela oculto
Emplazado en el lado opuesto del Sol, ligeramente más allá de la órbita de la Tierra (a unas 2 unidades astronómicas de nosotros). Permanecerá por siempre oculto detrás del astro rey para los observadores terrestres. Aunque carece de uso espacial inmediato debido a la dificultad de comunicaciones a través del plasma de la corona solar, en la ciencia ficción clásica inspiró la hipótesis especulativa de una «Contra-Tierra» (Antichthon).
4. Puntos $L_4$ y $L_5$: Los puertos triangulares estables
Ubicados en el plano orbital a $60^\circ$ por delante ($L_4$) y a $60^\circ$ por detrás ($L_5$) de la Tierra, formando la cúspide de dos triángulos equiláteros cuya base une al Sol y a nuestro planeta. Son las soluciones que descubrió analíticamente Lagrange en su memoria de 1772.
La paradoja de la estabilidad: colineales contra triangulares
El análisis de la estabilidad orbital revela una fascinante divergencia matemática entre los puntos colineales y los triangulares:
-
Inestabilidad de $L_1$, $L_2$ y $L_3$ (Puntos de ensilladura): Si se realiza un desarrollo de Taylor de segundo orden del potencial efectivo $\Phi_{\text{eff}}$, se observa que los puntos colineales son puntos de ensilladura (saddle points):
- En el plano perpendicular a la línea Sol-Tierra (ejes $y$ y $z$), el potencial actúa como un valle parabólico cóncavo hacia arriba (fuerza restauradora cuasi-estable).
- A lo largo del eje colineal ($x$), el potencial es una cresta cóncava hacia abajo: cualquier pequeña perturbación longitudinal empujará el objeto hacia la Tierra o lo hará escapar al espacio interplanetario.
- La solución de la astrodinámica: Las sondas espaciales no se anclan inmóviles en el punto matemático, sino que describen órbitas periódicas de halo o de Lissajous alrededor del punto virtual. Estas trayectorias requieren maniobras periódicas de mantenimiento de posición (station-keeping) cada pocas semanas, consumiendo un diferencial de velocidad mínimo ($\Delta v$ del orden de unos pocos metros por segundo al año).
-
Estabilidad giroscópica de $L_4$ y $L_5$ (El criterio de Routh): En el mapa de potencial efectivo, $L_4$ y $L_5$ son, paradójicamente, máximos locales (colinas de potencial). Desde una perspectiva estática elemental, una masa colocada en la cima de una colina debería rodar ladera abajo. Sin embargo, en un sistema rotatorio interviene la fuerza de Coriolis ($2\mathbf{\Omega} \times \dot{\mathbf{r}}$), que actúa perpendicularmente al vector de velocidad. Cuando un objeto comienza a deslizarse ladera abajo, la aceleración de Coriolis desvía su trayectoria hacia un lado, obligándolo a describir una órbita cerrada o bucle de libración estable alrededor del punto.
Esta estabilidad giroscópica se mantiene siempre que se cumpla la célebre condición de estabilidad de Edward Routh:
$$\mu = \frac{M_2}{M_1 + M_2} < \frac{1}{2}\left(1 - \sqrt{\frac{23}{27}}\right) \approx 0,03852$$
En el sistema Sol-Tierra, la relación de masas es $\mu \approx 3,003 \times 10^{-6}$, un valor casi cuatro órdenes de magnitud inferior al límite crítico de Routh. En el sistema Sol-Júpiter, $\mu \approx 9,54 \times 10^{-4}$, cumpliendo holgadamente el criterio.
Los asteroides troyanos y la autopista interplanetaria
La estabilidad intrínseca de $L_4$ y $L_5$ convierte a estos puntos en trampas gravitacionales naturales.
En 1906, el astrónomo alemán Max Wolf descubrió el asteroide (588) Aquiles orbitando en el punto $L_4$ de Júpiter. Desde entonces se han catalogado miles de asteroides troyanos repartidos en dos inmensos enjambres: el «campamento griego» en $L_4$ y el «campamento troyano» en $L_5$. La misión espacial Lucy de la NASA fue lanzada en octubre de 2021 precisamente para sobrevolar estos fósiles pristinos del Sistema Solar primitivo. La Tierra misma posee asteroides troyanos coorbitales confirmados, como 2010 TK7 y 2020 XL5.
Más allá de los asteroides, la moderna teoría de sistemas dinámicos y la geometría simpléctica han descubierto que los puntos de Lagrange colineales ($L_1$ y $L_2$) son los nodos articuladores de la llamada Red de Transporte Interplanetario (Interplanetary Transport Network, ITN) o «autopista interplanetaria»:
- De las órbitas de halo alrededor de estos puntos emergen familias continuas de trayectorias asintóticas denominadas variedades invariantes (invariant manifolds), que actúan como tubos de corriente gravitacional en el espacio de fases.
- Una nave espacial puede transitar desde la órbita de un planeta hasta la órbita de otro desplazándose a lo largo de estas variedades con un consumo de propelente infinitesimal ($\Delta v \to 0$), dejándose llevar por las corrientes naturales de gravedad.
Los faros matemáticos en el océano estelar
Cuando Joseph-Louis Lagrange trazaba en 1772 sus densas derivaciones algebraicas en el silencio de Berlín, calculaba por pura pasión deductiva, motivado por el deseo de domeñar con la razón las complejidades analíticas del movimiento planetario. No disponía de telescopios reflectores gigantes ni sospechaba que dos siglos y medio más tarde la especie humana lanzaría artefactos de titanio y silicio hacia las profundidades del Sistema Solar.
Hoy, aquellos cinco puntos abstractos son los archipiélagos invisibles que sostienen nuestras miradas más audaces hacia el infinito. En el gran océano cósmico que rodea a la Tierra, la matemática pura del siglo XVIII sigue siendo la brújula más certera con la que navegar el abismo.
Fuentes documentales y referencias verificadas
- NASA Science Resources. What is a Lagrange Point? Libration dynamics and orbital mechanics. Disponible en: https://science.nasa.gov/resource/what-is-a-lagrange-point/
- NASA Goddard Space Flight Center. Webb Telescope: Orbit and the Second Lagrange Point (L2). Disponible en: https://webb.nasa.gov/content/about/orbit.html
- European Space Agency (ESA). Webb Space Science and Orbit at L2. Disponible en: https://www.esa.int/Science_Exploration/Space_Science/Webb
- Wikipedia. Lagrange point — Celestial mechanics and circular restricted three-body problem. Disponible en: https://en.wikipedia.org/wiki/Lagrange_point
- Wikipedia. Joseph-Louis Lagrange — Scientific biography and celestial mechanics. Disponible en: https://en.wikipedia.org/wiki/Joseph-Louis_Lagrange
